GNEE ACEROSistema de marco de montaje solar personalizado Sun PV Groundes una solución prediseñada-de alto-rendimiento diseñada para proyectos solares-comerciales, industriales y de servicios públicos-a gran escala. Diseñado para ofrecer durabilidad, facilidad de instalación y rentabilidad, este sistema-montado en el suelo admite todos los módulos fotovoltaicos estándar y ofrece un rendimiento confiable en diversas condiciones climáticas en todo el mundo.
Ya sea que esté construyendo una granja solar, una conversión de tejado-a-tierra o un proyecto solar distribuido, nuestro sistema de montaje en tierra está optimizado para maximizar la producción de energía y al mismo tiempo minimizar el tiempo de instalación y los costos de mantenimiento a largo-plazo.
Ventajas clave del producto
Absorción de tolerancia superiorLa estructura diseñada con precisión-del sistema absorbe-las tolerancias de instalación en el sitio, lo que elimina la necesidad de costosos cortes, soldaduras o modificaciones en el sitio-. Esto garantiza un ajuste perfecto en todo momento, incluso en terrenos irregulares.
Diseño altamente preensamblado para ahorrar mano de obra y costosTodos los componentes principales (rieles, soportes, sujetadores) están pre-ensamblados en nuestra fábrica, lo que reduce-el tiempo de instalación en el sitio hasta en un 50 % en comparación con los sistemas tradicionales. Esto reduce drásticamente los costos laborales y acelera la finalización del proyecto.
Estructura optimizada: mayor resistencia, menor costoNuestro equipo de ingeniería ha perfeccionado el diseño del marco para ofrecer una capacidad de carga-líder-de carga con un uso mínimo de material. Obtendrá un sistema más fuerte y duradero a un costo total de propiedad más bajo.
Diseño inclinable-interior/desactivado para una instalación sin esfuerzoEl innovador sistema de riel-inclinable hacia adentro y hacia afuera permite un montaje rápido y sin herramientas-en el panel. Los instaladores pueden asegurar los paneles solares en segundos, lo que reduce-la mano de obra en el sitio y el riesgo de errores de instalación.
Características del producto
- Compatibilidad de base versátil:Compatible con amboscimientos de pilotes roscados pre-montadosybases de hormigón de cemento, lo que lo hace adecuado para todo tipo de terreno-desde suelo blando hasta terreno rocoso, e incluso conversiones de montaje en suelo-en tejados.
- Ideal para instalaciones-de gran-escala y-propósitos múltiples:Escalable para adaptarse a proyectos de cualquier tamaño, desde paneles comerciales de 100 kW hasta parques solares de servicios públicos de más de 100 MW. Perfecto para energía solar agrícola, cocheras solares, parques solares-montados en el suelo e instalaciones solares industriales.

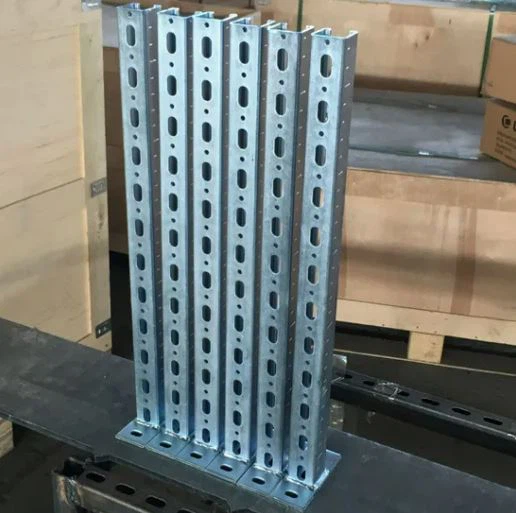

- Riel único en forma de U-para precisión y simplicidad:Nuestro diseño patentado de riel solar en forma de U- agiliza la instalación, mejora la precisión de la alineación y mejora la rigidez estructural. Los orificios pre-perforados del riel eliminan-la perforación en el sitio, lo que garantiza un ajuste rápido y seguro para todos los módulos fotovoltaicos estándar.
- Ángulo de inclinación personalizable:Los ángulos de inclinación ajustables (personalizables según proyecto) optimizan la orientación de los paneles solares para una exposición máxima a la luz solar, lo que aumenta la producción de energía durante todo el año-.
- Cumplimiento de cargas de viento y nieve:Diseñado para cumplir con los estándares internacionales de carga de viento y nieve, con capacidad de carga personalizable según los requisitos climáticos locales (p. ej., AS/NZS 1170, Eurocódigo 9, IBC 2021).
Especificaciones y parámetros del producto
| Parámetro | Detalles |
|---|---|
| Tipo de producto | Sistema de soporte solar-montado en el suelo |
| Opciones de materiales | Acero al carbono Q235B, aleación de aluminio AL6005-T5, acero recubierto de Zn-Al-Mg |
| Tratamiento superficial | Galvanizado-en caliente (HDG), anodizado de aluminio, revestimiento de Zn-Al-Mg (anti-corrosión, 10+ años de garantía) |
| Tamaños de riel disponibles | 41×21 mm, 41×41 mm, 41×52 mm, 41×62 mm (tamaños personalizados disponibles) |
| Diseño de rieles | Riel pre-perforado en forma de U-, con tolerancias de precisión: 41,3 mm±0,4 (ancho/alto), 22,3 mm±0,7 (espaciado de ranuras), 7,5 mm±0,5 (grosor de ranuras) |
| Capacidad de carga | Personalizado según los estándares locales de carga de viento y nieve (carga de viento de hasta 2,4 kPa, carga de nieve de 5,0 kPa) |
| Paneles aplicables | Todos los paneles solares enmarcados estándar (monocristalinos, policristalinos, de película delgada-) |
| Fundación de instalación | Pila de tornillos, base de cemento y hormigón, anclaje al suelo. |
| Capacidad de producción | 200.000 toneladas por año |
| Personalización | Impresión de logotipos, embalaje personalizado, diseño personalizado, producción de tamaño no-estándar |
| Origen | Tianjín, China |
| Solicitud | Proyectos solares familiares, industriales, comerciales. |
Solicite el último precio del acero hoy
¿Por qué elegir el sistema de montaje solar en tierra de GNEE STEEL?
1. Durabilidad y longevidad inigualables
Nuestras estructuras de montaje solar están diseñadas para durar 25+ años, con tratamientos anticorrosión de primera calidad que resisten el óxido, los rayos UV y las condiciones climáticas extremas. El acero recubierto de Zn-Al-Mg ofrece 3 veces más resistencia a la corrosión que el acero galvanizado en caliente-tradicional, lo que lo hace ideal para ambientes costeros, de alta-humedad e industriales.
2. Costo-Eficaz y tiempo-Ahorro
El diseño pre-ensamblado reduce los costos de mano de obra de instalación entre un 30% y un 50%, mientras que nuestro uso optimizado de materiales reduce los costos iniciales de materiales. Obtendrá un mayor retorno de la inversión en su proyecto solar, con períodos de recuperación más rápidos.
3. Experiencia en proyectos globales
GNEE STEEL ha suministrado sistemas de montaje solar a 50+ países, incluidos el sudeste asiático, Europa, América del Norte y Australia. Entendemos los códigos de construcción regionales, los requisitos climáticos y las regulaciones de importación, lo que garantiza una experiencia de proyecto perfecta.
4. Solución integral-personalizada
Ofrecemos personalización completa: desde el diseño del sistema, el cálculo de los cimientos y las pruebas de carga hasta el embalaje y la logística. Nuestro equipo de ingeniería diseñará una solución personalizada para su proyecto, ya sea un pequeño conjunto comercial o un parque solar-a escala de servicios públicos.
Comparación de tamaños de rieles de montaje solar
| Tamaño del riel | Aplicación ideal | Beneficios clave |
|---|---|---|
| 41×21mm | Pequeños conjuntos residenciales/comerciales ligeros | Ligero, rentable-efectivo y fácil de manejar |
| 41×41mm | Proyectos solares comerciales estándar | Fuerza y peso equilibrados, compatibilidad universal |
| 41×52mm | Huertos solares medianos-y-grandes | Mayor capacidad de carga, adecuada para zonas con mucho viento o nieve |
| 41×62mm | Proyectos-de servicios públicos-de gran escala | Máxima rigidez estructural, rendimiento en climas extremos |
Solicite el último precio del acero hoy
5 preguntas frecuentes sobre alta-frecuencia
P1: ¿Qué tipos de cimientos son compatibles con su sistema de montaje solar en el suelo?
R: Nuestro sistema es compatible conpilas de tornillos, bases de cemento concreto, yanclajes al suelo. Recomendaremos la mejor solución de cimentación según el tipo de suelo, la carga de viento/nieve y el presupuesto de su proyecto.
P2: ¿Pueden personalizar el ángulo de inclinación y el tamaño del sistema para mi proyecto?
R: ¡Absolutamente! Ofrecemos ángulos de inclinación totalmente personalizados (optimizados para su ubicación geográfica) y dimensiones del sistema para adaptarse a cualquier tamaño de módulo fotovoltaico y escala de proyecto. Nuestro equipo de ingeniería ofrece servicios gratuitos de diseño y cálculo de carga.
P3: ¿Cuál es el período de garantía de su sistema de montaje solar?
R: Ofrecemos unGarantía de materiales de 10 añosy unGarantía de vida útil de 25 añospara nuestros sistemas estándar. Los sistemas de acero recubiertos de Zn-Al-Mg premium vienen con una garantía extendida de 15 años.
P4: ¿Sus sistemas cumplen con los códigos y estándares de construcción internacionales?
R: ¡Sí! Todos nuestros sistemas están diseñados para cumplir con los estándares globales, incluidos los estándares AS/NZS 1170, Eurocódigo 9, IBC 2021 y JIS. Proporcionamos informes completos de cálculo estructural y certificación para su proyecto.
P5: ¿Cuál es el plazo de entrega para la producción y entrega?
R: Para pedidos estándar, nuestro plazo de producción es de 7 a 15 días. Para pedidos personalizados grandes, el plazo de entrega es de 15 a 25 días. Ofrecemos soluciones logísticas flexibles (flete marítimo/aéreo) para entregar su pedido a cualquier puerto del mundo.
